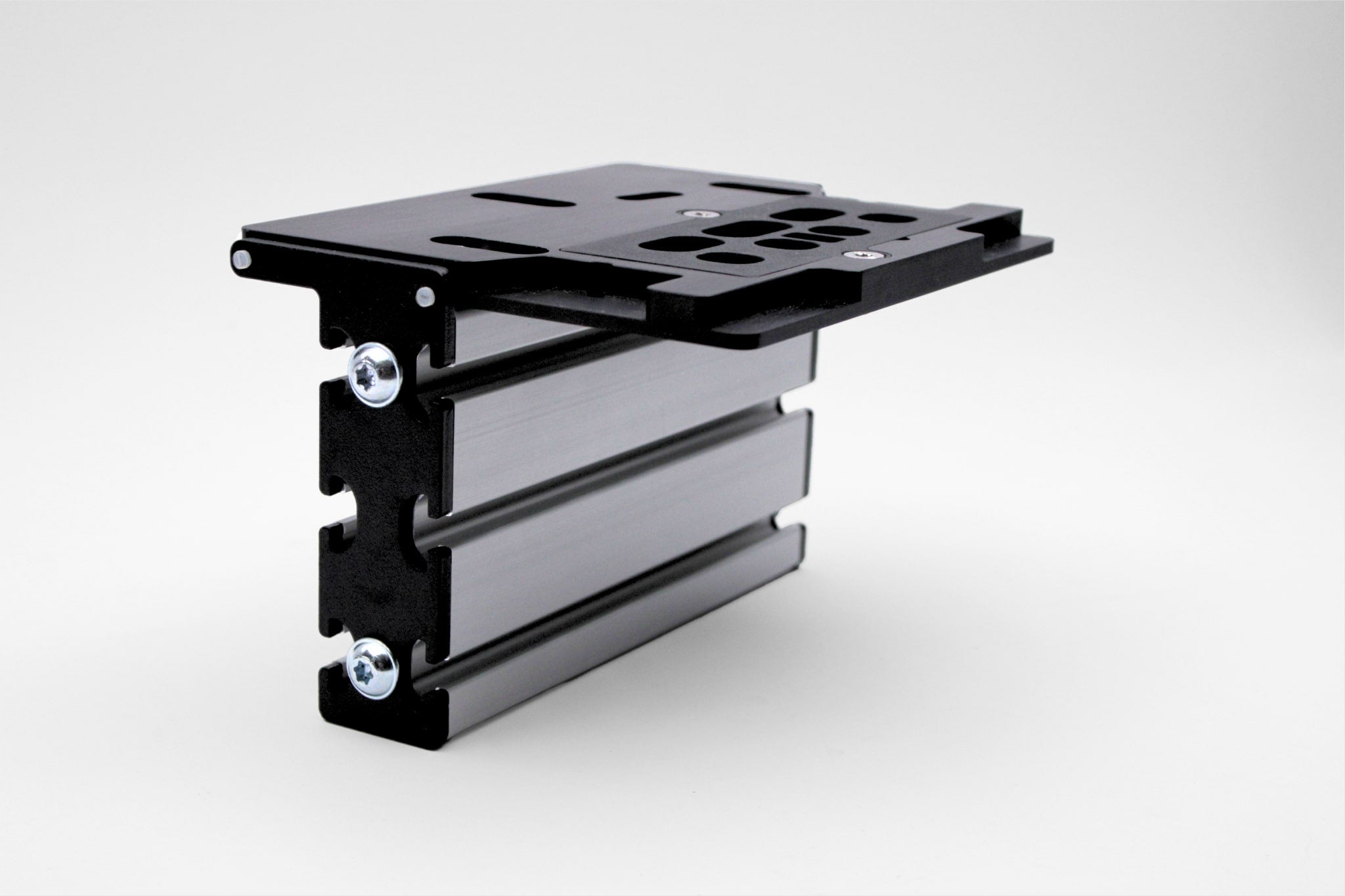

Universelle Frässchablone - UFS

Die Auswahl an Verbindern und Beschlägen ist groß, die Möglichkeiten sie schnell und passgenau einsetzen - bislang eher gering.
Mit der UFS gelingt die Umsetzung nun in kürzester Zeit, dank wechselbarer Fräseinlagen.

• Festool Dominos in allen Größen, sowie „fester“ und „lockerer“ Passung (inklusive)
• Runddübel und Lochreihen (inklusive)


Zusätzliche Fräseinlagen

• Schlitz- und Zapfenverbindung mit einstellbarer Nutlänge
• Schwalbenschwanzverbindungen (bis 19mm Materialstärke)
• Zapfenband
• Innenliegende Scharniere
• Schlösser
• Griffe
• Arbeitsplattenverbinder
• Spezielle Verbinder wie der Lamello Cabineo
• und viele weitere Möglichkeiten.

 - Hier findet ihr 3D-Daten zum kostenlosen Download -

Hier geht es zu den Fräseinlagen

Die Auflage lässt sich parallel verschieben, um exakte Positionierung zu ermöglichen.
Wiederholgenaue Fräsungen werden durch steckbare Bolzen garantiert,
bei Domino-Fräsungen erleichtern gefederte Anschläge die Arbeit.

Mit der UFS schaffst du in deiner Hobbywerkstatt neue Möglichkeiten, statt zeitaufwendigem Schablonenbau oder der Verwendung von teuren und komplizierten CNC-Fräsen.
In Tischlereien und Messebau wird die schnelle und mobile Anwendung geschätzt.
Ob für Musterstücke oder bei Einsätze auf der Montage, die kompakte Bauform ermöglicht Präzision im Systainerformat.

Benötigtes Zubehör

• 17mm oder 16mm Kopierring
• Zwingen für Führungsschiene (bspw. von Piher, Bessey oder Festool)
• 8mm Nutfräser

Die meisten Fräsungen sind auf die Verwendung eines 8mm-Nutfräsers ausgelegt,
Durchmesser Dominos und Runddübel können auch mit 6 und 10mm Fräsern angepasst werden.
Sofern spezielle Fräser benötigt werden, ist dies bei den Einlagen vermerkt.

Abmessungen & Eigenschaften

• Maße Aluplatte: 200x160x12mm
• Maße Aluprofil: 40x120x202mm (I-Typ Nut 8)

• Mitgelieferete Schablone: Für Dominodübel, Runddübel & Lochreihe LR32

Hier geht es zu den Fräseinlagen
